Mengenal Implement Traktor : Implement Jenis Bajak

Sumber Gambar : https://www.pymnts.com/news/b2b-payments/2019/farm-big-bank-lending/

Kemajuan jaman dan teknologi memberikan berbagai kemudahan. Salah satu kemudahan tersebut dapat dirasakan dalam bidang pertanian, yaitu dengan munculnya traktor dan berbagai macam implementnya. Implement traktor memiliki beragam jenis dengan fungsi masing-masing, mulai dari bajak singkal, hingga bajak subsoil. Berikut penjelasan mengenai berbagai jenis implement bajak yang digunakan pada traktor:

1. Bajak Singkal


Sumber Gambar: http://biebie49.blogspot.com/

Bajak singkal adalah implement traktor yang digunakan sebagai pengolah bermacam jenis tanah yang teknis kerjanya membolak-balik atau mengaduk tanah.

Komponen

Bajak singkal terdiri dari berbagai macam komponen, mata dari bajak singkal diberi nama bottom. Satu bajak singkal terdiri dari beberapa bottom, bottom sendiri terdiri dari beberapa bagian, antara lain;

a. Singkal (mouldboard)

Sumber Gambar:  https://www.indiamart.com/proddetail/tractor-mounted-mouldboard-plough-19060995933.html
Singkal berfungsi untuk mengangkat, menghancurkan dan membalik tanah yang telah dipotong oleh pisau bajak.
b. Pisau (share)
Share berbentuk tajam dan terbuat dari logam yang gunanya untuk membelah tanah.
c. Penahan samping/penstabil(landslide)
Landslide berfungsi sebagai penyeimbang bajak saat bergerak lurus.
d. Roda alur penstabil (furrow wheel)
Furrow wheel berfungsi sebagai pembantu alas penstabil bajak supaya lebih seimbang
e. Roda dukung (land wheel)

Sumber Gambar:  https://ien.kverneland.com/News/Product-news/Archive-Product-News/Archive-2015/New-Plough-Wheel

Land Wheel berfungsi untuk mengatur kedalaman pembajakan dan membuat kedalam bajak konstan/ tidak berubah-rubah.

f. Coulter

Bajak singkal dilengkapi dengan pemotong (coulter) yang fungsinya membelah tanah atau tumbuhan serta sampah yang ada pada tanah sebelum di bajak supaya bajak lebih cepat dan lancar.

Jenis pisau pemotong (coulter) pada bajak singkal ada 2 jenis yaitu pisau pemotong stasioner (stationary knife) dan pisau pemotong berputar (rolling coulter).

g. Kerangka (beam)
Beam berfungsi sebagai penghubung antara sumber daya penarik bajak dengan bajak.
h. Frog
Frog berfungsi sebagai penyatu semua komponen untuk disambungkan dengan batang penarik/kerangka(beam).

Cara kerja
1. Bajak bergerak maju
2. Pisau (share) membelah tanah
3. Potongan tanah diarahkan ke bagian mouldboard
4. Mouldboard menerima potongan tanah
5. Mouldboard yang bentuknya melengkung membalik dan memecahkan tanah

Jenis bajak singkal
Bajak singkal dibagi menjadi 2 jenis, antara lain:

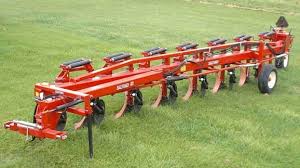

1. Bajak singkal satu arah (one way mouldboard plow)


Sumber Gambar: https://hulu-hilir.com/11-alat-pertanian-modern-canggih-dalam-bidang-pertanian/bajak-singkal-moldboardplow-lg/

Jenis bajak singkal yang hanya mampu melempar dan membalik tanah pada satu arah, dan biasanya dilakukan ke arah kanan.

2. Bajak singkal dua arah (two way / reversible mouldboard plow)

Sumber Gambar: https://www.bidspotter.com/en-us/auction-catalogues/bscleam/catalogue-id-leaman10007/lot-a449ad62-d0a8-4e12-b9c0-a4a70176c061

Jenis bajak singkal yang mampu mampu melempar dan membalik tanah ke arah kiri maupun kanan sesuai dengan settingannya sehingga lebih multifungsi dan rapih namun lebih berat dan rumit dibandingkan dengan satu arah.

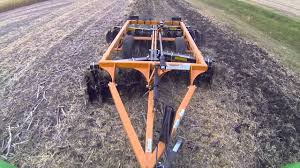

2. Bajak Piringan (Disc Plow)

Sumber Gambar: https://www.alibaba.com/product-detail/Fish-disc-plough-baldan-three-disc_60191698797.html

Bajak piringan adalah implement traktor yang merupakan alat pengolah tanah yang tersusun oleh satu atau lebih piringan yang digandengkan dalam rangka dan dipasang belakang traktor.

Komponen

a. Piringan dari bajak ini dihubungkan dengan beam melalui penghubung yang disebut bearing, maka saat ditarik oleh traktor maka piringannya dapat berputar.

b. Piringan dapat berada disamping rangka atau berada di bawah rangka.

c. Bajak piringan biasanya dilengkapi dengan pengeruk (scraper) untuk membersihkan tanah yang menempel pada piringan, dan membantu dalam membalikkan tanah.

d. Roda alur belakang (rear furrow wheel) berfungsi untuk menahan tekanan samping yang terjadi saat bajak memotong tanah.

e. Pengikis adalah alat yang membantu penggemburan tanah yang terletak pada telapak bajak piringan.

f. Pemberat tambahan, bagian ini membantu penekanan piringan ke dalam tanah serta mempertahankan roda di dalam alur pengolahan untuk mencegah agar piringan bajak tidak keluar dari tanah bila pembajakan dilakukan pada tanah yang sangat kering serta keras.

g. Kerangka (beam) berfungsi sebagai penghubung antara sumber daya penarik bajak dengan bajak.

h. Piringan/disk adalah mata bajak yang berfungsi untuk memotong, mengangkat, menghancurkan dan membalik tanah.

i. Furrow wheel berfungsi sebagai pembantu alas penstabil bajak supaya lebih seimbang.

j. Land Wheel berfungsi untuk mengatur kedalaman pembajakan dan membuat kedalam bajak konstan/ tidak berubah-rubah.

Penggunaan
Bajak piringan ini biasa digunakan pada situasi:
a. Tanah keras dan kering
b. Tanah lengket
c. Tanah berbatuan
d. Tanah-tanah berakar
e. Tanah-tanah yang memerlukan pengerjaan yang dalam.

Jenis jenis
Ada tiga jenis bajak piring yang ditarik dengan traktor, yaitu ;
a. Tipe tarik (trailing)

Sumber Gambar: https://www.youtube.com/watch?v=H3zVx0XUd-Q

Tipe Tarik adalah bajak piringan yang ditarik di belakang tractor, jenis ini dibagi menjadi 2 tipe yaitu reguler dan satu arah (one­way). Bajak piringan hanya dapat melempar tanah ke satu arah dan biasanya ke sebelah kanan.

b. Tipe hubungan langsung (direct-connected)

Sumber Gambar: https://www.pecosales.com/product_pages/products.php?mi=83624&itemnum=67578&title=Kolpin%20DirtWorks%2054%E2%80%9D%20Disc%20Plow&cat=512

Tipe jenis ini bagian depannya dapat diangkat sehingga memudahkan alat sewaktu berputar menggunakan sistem hidrolik traktor.

c. Tipe diangkat sepenuhnya (integral mounted)
Tipe jenis ini ditarik dibelakang traktor, keseluruhannya dapat diangkat menggunakan sistem hidrolik dan dipasang pada tiga titik gandeng sehingga lebih mudah untuk di transportasikan.
d. Bajak piringan dua arah

Sumber Gambar: http://a8dev.com/tp/professional-disc-harrows.html
Bajak piringan yang dapat melempar tanah ke dua arah yaitu sebelah kiri dan kanan.
e. Bajak satu piringan
jumlah piringan hanya satu dalam satu bottom.
f. Bajak multi piringan
jumlah piringan lebih dari satu dalam satu bottom.
g. Bajak piringan tipe kecil
Bajak satu atau multi piringan yang berdiameter lebih kecil dari 66 cm.
h. Bajak piringan tipe besar
Bajak satu atau multi piringan yang berdiameter lebih besar dari 66 cm.

3. Bajak Rotary

Sumber Gambar: https://bulagro.com/news/field-demonstration-of-rotary-plough-falc-freeland-1507.html

Bajak rotari adalah implement traktor jenis bajak yang terdiri dari pisau-pisau berputar yang dipasangkan pada suatu poros yang digerakkan oleh motor untuk membentuk gerakan memutar. Bajak jenis ini biasanya digunakan pada tanah sawah untuk pertanaman padi.

Komponen
a. Pisau (share)
Share berbentuk tajam dan terbuat dari logam yang gunanya untuk membelah tanah.
b. Poros putar
Poros putar berfungsi sebagai poros utama dalam memutar rotor bajak putar.
c. Rotor
Rotor merupakan tempat pemasangan pisau-pisau dari bajak putar.
d. Penutup belakang (rear shield)
Rear shield membantu dalam menghancurkan tanah.
e. Roda dukung (land wheel)
Roda dukungberfungsi untuk mengatur kedalaman pembajakan dan membuat kedalam bajak konstan/ tidak berubah-rubah.

Jenis-Jenis
Bajak rotary ada 3 jenis, yaitu:
a. Tipe tarik dengan mesin tambahan (pull auxiliary rotary engine)

Sumber Gambar: https://en.wikipedia.org/wiki/Gnome_Monosoupape
Bajak rotary jenis ini memiliki motor khusus untuk menggerakkan bajak, namun gerak maju tetap ditarik oleh traktor
b. Tipe tarik dengan penggerak PTO (pull power take off driven rotary plow)
Bajak rotary yang digandengkan melalui tiga titik gandeng (three point hitch) dan menggunakan daya dari PTO traktor untuk memutar bajak.
c. Tipe kebun berpenggerak sendiri (self propelled garden type rotary plow)
Tipe bajak rotary yang terdapat pada tractor roda 2. Bajak rotari jenis ini digerakkan oleh daya penggerak traktor melalui rantai atau sabuk.

Cara kerja
a. Pisau-pisau dipasang pada rotor secara melingkar hingga merata, seimbang serta dapat memotong tanah dengan bertahap.
b. Pada waktu rotor berputar dan bajak bergerak maju, pisau akan memotong mulai tanah.
c. Dalam sekali pemotongan, luas tanah yang terpotong disesuaikan dengan kedalaman dan kecepatan laju maju bajak oleh traktor.

4. Bajak Chisel


Sumber Gambar: https://indonesian.alibaba.com/product-detail/agrimir-chisel-plough-50037678205.html
Bajak chisel adalah implement traktor jenis bajak yang bentuknya menyerupai pahat yang fungsinya untuk merobek dan menembus tanah menggunakan alat yang disebut mata pahat atau chisel point.
Mata pahat dari bajak chisel ini terletak pada ujung bar atau disebut juga dengan batang. Bar dibagi menjadi dua macam, yaitu:
1. Kaku
Bar yan memiliki kadar karbon tinggi yang terbuat dari baja dan digunakan pada konstruksi yang berat. Bar ini ada yang berbentuk lurus maupun lengkung.
2. Lentur (flexible)
Bar yang terbuat dari baja dicampur dengan nikel dan ukurannya lebih panjang serta lebih ramping. Bar ini dipasang pada kerangka untuk ukuran bajak pahat yang besar karena digunakan untuk pembajakan dangkal maupun dalam sampai kedalaman ³45 cm, tergantung keperluan dan jenis mata pahatnya.

Fungsi
Fungsi dari bajak pahat yaitu:
1. Memecah tanah yang keras dan kering
2. Memecah tanah yang berjerami, dan memotong sisa-sisa perakaran dalam tanah
3. Memecah lapisan keras (hardpan) atau plow sole
4. Mengurangi erosi dengan meninfiltrasi air pada tanah

5. Bajak Subsoil

Sumber Gambar: http://mahesaagri.com/blog/tipe-jenis-alat-bajak-modern/
Bajak subsoil adalah implement traktor berbentuk bajak pahat yang digunakan pada bidang konstruksi yang lebih berat yaitu pengerjaan tanah dengan kedalaman yang lebih dalam, yaitu mencapai kedalaman sekitar (50 – 90) cm.

Jenis
a. Standar tunggal
Bajak subsoil yang digunakan untuk mengerjakan tanah dengan kedalaman sampai 90 cm.
b. Standar dua atau lebih
Bajak subsoil yang digunakan untuk pekerjaan yang lebih dangkal.

Komponen tambahan bajak subsoil
1. Perlengkapan mole (mole attachment)
Alat berbentuk oval berdiameter (7,5 – 20) cm yang digandengkan di belakang bajak subsoil untuk membuat bekas berbentuk terowongan. untuk perbaikan drainase.
2. Perlengkapan pemupukan (fertilizer attachment)
Komponen tambahan pada bajak subsoil untuk sekaligus meakukan pemupukan dengan kedalaman tertentu.

6. Bajak Raksasa
Bajak raksasa adalah bajak yang sangat besar dan dipergunakan untuk membalik dan mengangkat tanah subur ke permukaan tanah dari kedalaman 100-180 cm.
